变换矩阵

最近的工作又涉及到了 3D 空间内的坐标系变换。虽然之前也有接触过相关的工作内容,但都只了解了其中的一部分。这次从头开始进行开发便有点捉襟见肘了。没得办法,从头开始学习下变换矩阵相关的内容了。本文将从简单的 2D 变换矩阵开始,扩展到 3D 变换矩阵。最后再应用变换矩阵进行坐标系变换。

变换矩阵(Transformation matrix)的定义可以从维基百科中查找到,这里就不在赘言。本篇文章会涉及到向量、矩阵等知识的内容。关于向量和矩阵的定义、性质以及计算等信息不在本文中描述。如有需要可自行查阅相关知识后再阅读后续内容。

在开始之前,需要先同步以下约定信息:

  1. 向量统一为列向量,即 [xyz]\begin{bmatrix} x \\ y \\ z \\ \end{bmatrix} 或者写为行向量的转置 [xyz]T\begin{bmatrix} x & y & z \end{bmatrix} ^\mathsf{T}

  2. 原向量左乘变换矩阵得到目标向量,即 [XYZ]T=M[xyz]T\begin{bmatrix} X & Y & Z \end{bmatrix} ^\mathsf{T} = M * \begin{bmatrix} x & y & z \end{bmatrix} ^\mathsf{T}

  3. 因使用列向量来表示,下文中的矩阵乘法除额外指出外均为左乘

一、2D 变换矩阵

缩放

缩放和旋转,需要留意的一点是都是基于原点的操作。以缩放为例,可以理解为将图形的左下角钉在原点,然后拉扯图形的右上角,造成图形的均匀形变。

缩放和旋转的这个性质也可以称为线性变换。

均匀缩放

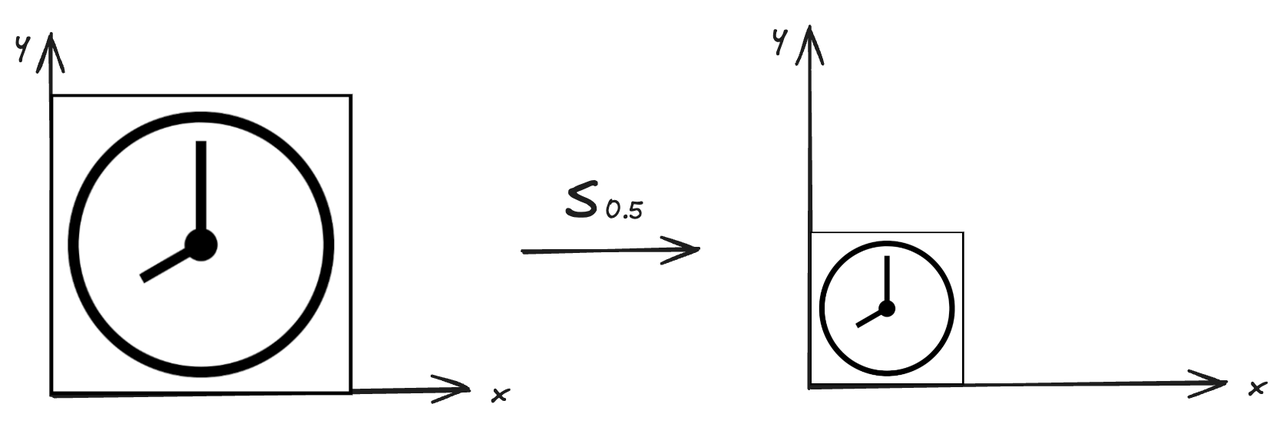

x,y缩放为原来的0.5

图1 x,y缩放为原来的0.5

右侧的图形的 x 值和 y 值都缩放为原来的 1/2 。
可以很简单的写出缩放公式为:[xy]=[s00s][xy]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} s & 0 \\ 0 & s \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix}

非均匀缩放

y不变,x缩放为原来的0.5

图2 y不变,x缩放为原来的0.5

如果只有一个轴向的缩放,另一个轴向保持不变,比如上图的 x 值变为原来的 1/2, y 值保持不变。
此时的缩放公式为:[xy]=[sx00sy][xy]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} s_x & 0 \\ 0 & s_y \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix} ,在上方的案例中,sx=0.5s_x = 0.5 ,sy=1s_y = 1

切变

切变

图3 切变

以水平切变为例。我们把图形想象成具有弹性,把下边固定,上边沿着 x 轴移动 a 距离后,得到水平切变后的图形。
分析切变前后的横纵坐标变化可以得到:

x=x+ayy=yx^\mathsf{'} = x + a * y \\ y^\mathsf{'} = y

由此得出案例的缩放公式为:

[xy]=[1a01][xy]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} 1 & a \\ 0 & 1 \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix}

旋转

旋转45°

图4 旋转45°

说到旋转那就得要确定好旋转中心和旋转正方向。如果没有特殊声明的情况下,默认旋转的中心点是原点,旋转的正方向是逆时针方向。比如上图可以描述为图形旋转45°。

旋转

图5 旋转

以上图旋转 θ 角度为例:

a 点旋转前的坐标为[10]\begin{bmatrix} 1 \\ 0 \end{bmatrix} 旋转后的坐标为[cos(θ)sin(θ)]\begin{bmatrix} cos(θ) \\ sin(θ) \end{bmatrix}

b点旋转前的坐标为[01]\begin{bmatrix} 0 \\ 1 \end{bmatrix} 旋转后的坐标为[sin(θ)cos(θ)]\begin{bmatrix} -sin(θ) \\ cos(θ) \end{bmatrix}

将旋转前后的 a,b 点坐标带入公式[xy]=[m11m12m11m22][xy]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} m_{11} & m_{12} \\ m_{11} & m_{22} \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix}后可以得到,旋转矩阵为

R(θ)=[cos(θ)sin(θ)sin(θ)cos(θ)]R(θ) = \begin{bmatrix} cos(θ) & -sin(θ) \\ sin(θ) & cos(θ) \\ \end{bmatrix}

线性变换

观察缩放矩阵和旋转矩阵,它们都可以写成类似下式的形式:

x=ax+byy=cx+dyx^\mathsf{'} = a*x + b*y \\ y^\mathsf{'} = c*x + d*y

采用矩阵的形式便是:

[xy]=[abcd][xy]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} a & b \\ c & d \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix}

类似这种形式,我们将之称为线性变换。

平移、仿射变换与齐次坐标

平移

图6 平移

缩放变换和旋转变换都是线性变换。但还有一种与他们不同的变换 - 平移变换,他的不同之处在于是非线性的(也被称为仿射变换)。

以上图的平移变换为例,左边图形的x 坐标平移 tx,y 坐标平移 ty 得到右侧的图形。

我们可以很简单的写出坐标的变换公式,如下:

x=x+txy=y+tyx^\mathsf{'} = x + t_x \\ y^\mathsf{'} = y + t_y

观察上述的公式,我们似乎不能简单的写为:

X=MXX^\mathsf{'} = M * X

而是要在此基础上添加一个常量部分:

X=MX+bX^\mathsf{'} = M * X + b

写为矩阵的形式便是:

[xy]=[abcd][xy]+[txty]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} a & b \\ c & d \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix} + \begin{bmatrix} t_x \\ t_y \\ \end{bmatrix}

我们并不希望将平移变换当成一个特殊的变换,处理的方式和缩放变换、旋转变换不同。那有没有方式可以将平移变换与缩放变换、旋转变换统一起来,都是 X=MXX^\mathsf{'} = M * X 的形式呢?
答案是有的,那便是引入齐次坐标。

齐次坐标

齐次坐标是在原来2维坐标的基础上添加一个维度

  • 2D 点变为 [xy1]T\begin{bmatrix} x & y & 1 \end{bmatrix} ^\mathsf{T}

  • 2D 向量变为 [xy0]T\begin{bmatrix} x & y & 0 \end{bmatrix} ^\mathsf{T}

引入齐次坐标后,上述的平移矩阵变可以写为如下的形式:

[xyw]=[10tx01ty001][xy1]=[x+txy+ty1]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ w^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} x \\ y \\ 1 \\ \end{bmatrix} = \begin{bmatrix} x + t_x \\ y + t_y \\ 1 \\ \end{bmatrix}

简单的解释下为什么点添加的值为 1,而向量添加的值为 0。
以 x 坐标的计算为例,一个点在经过平移变换时,计算为 :

x=1x+0y+1txx^\mathsf{'} = 1 * x + 0 * y + 1 * t_x

可以看到添加的值 1 的作用便是应用 txt_x的平移变化。
而向量是指向的方向,对一个向量应用平移变化,得到的应该还是向量本身。所以向量添加的齐次坐标为 0。

仿射变换

形如 [xy]=[abcd][xy]+[txty]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ \end{bmatrix} = \begin{bmatrix} a & b \\ c & d \\ \end{bmatrix} * \begin{bmatrix} x \\ y \\ \end{bmatrix} + \begin{bmatrix} t_x \\ t_y \\ \end{bmatrix}的形式,我们将之称为仿射变换。仿射变换与齐次坐标下的形式是等价的。

变换矩阵

引入齐次坐标后,上述的三个变换可以改写为齐次坐标的形式

缩放矩阵

S(sx,sy)=[sx000sy0001]S(s_x, s_y) = \begin{bmatrix} s_x & 0 & 0 \\ 0 & s_y & 0 \\ 0 & 0 & 1 \end{bmatrix}

旋转矩阵

R(θ)=[cos(θ)sin(θ)0sin(θ)cos(θ)0001]R(θ) = \begin{bmatrix} cos(θ) & -sin(θ) & 0 \\ sin(θ) & cos(θ) & 0 \\ 0 & 0 & 1 \end{bmatrix}

平移矩阵

T(tx,ty)=[10tx01ty001]T(t_x, t_y) = \begin{bmatrix} 1 & 0 & t_x \\ 0 & 1 & t_y \\ 0 & 0 & 1 \end{bmatrix}

逆变换

变换

图7 变换

逆变换

图8 逆变换

假设一个图像如图7左侧一样经历了一系列变换得到图7右侧的形状。所经历的变换为:

X=MXX^\mathsf{'} = M * X

那想要将形状还原为原来的形状,如图8一样,那所经历的变换便是图7变换的逆变换:

X=M1XX = M^\mathsf{-1} * X^\mathsf{'}

其中 M1M^\mathsf{-1}为变换 MM的逆矩阵。

旋转矩阵性质

以2维旋转矩阵为例:

R(θ)=[cos(θ)sin(θ)sin(θ)cos(θ)]R(θ) = \begin{bmatrix} cos(θ) & -sin(θ) \\ sin(θ) & cos(θ) \\ \end{bmatrix} \\ R(θ)=[cos(θ)sin(θ)sin(θ)cos(θ)]=R(θ)TR(-θ) = \begin{bmatrix} cos(θ) & sin(θ) \\ -sin(θ) & cos(θ) \\ \end{bmatrix} = R(θ)^\mathsf{T}

R(θ)=R(θ)1R(-θ) = R(θ)^\mathsf{-1}

所以得到 R(θ)=R(θ)T=R(θ)1R(-θ) = R(θ)^\mathsf{T} = R(θ)^\mathsf{-1}

缩放、旋转与平移的顺序

如何变换

图9 如何变换

面对如图9的变换是怎么得到的呢?对于一个复杂的变换,我们可以将其进行拆解,拆解为基础的缩放变换、旋转变换和平移变换,并对这些基础的变换进行组合。从图9中我可以看出包含旋转变换和平移变换,那是要先进行平移变换还是先进行旋转变换呢?我们接下来分别进行尝试。

先平移变换后旋转变换

先平移后旋转

图10 先平移后旋转

我们可以先对原图形进行平移变换得到图10的中间图形,然后在对其进行旋转变换。在进行旋转变换的时候需要留意一点,旋转是基于旋转中心(原点)的操作,在旋转后发现图形不是我们想要的结果。

先旋转变换后平移变换

先旋转后平移

图11 先旋转后平移

那我们先对图形进行旋转变换得到图11的中间图形,然后对其进行平移变换,得到了目标图形。
我们可以从矩阵的角度来理解这个问题
图10的操作可以简写为:

X=R(θ)T(tx,ty)XX^\mathsf{'} = R(θ) * T(t_x,t_y) * X

图11的操作可以简写为:

X=T(tx,ty)R(θ)XX^\mathsf{'} = T(t_x,t_y) * R(θ) * X

而矩阵是不满足乘法的交换律,也即:

R(θ)T(tx,ty)T(tx,ty)R(θ)R(θ) * T(t_x,t_y) ≠ T(t_x,t_y) * R(θ)

由此可见缩放、旋转和平移变换的顺序十分重要,一般应用的过程中会按先缩放,后旋转,最后平移的方式来进行组合。

变换的合成与分解
An(...A2(A1(X)))=An...A2A1[xyz]A_n (... A_2 (A_1 (X))) = An * ... * A2 * A1 * \begin{bmatrix} x \\ y \\ z \\ \end{bmatrix}

对于坐标 XX 应用变换A1A_1后应用变换A2A_2 … 一直应用到变换 AnA_n, 可以将

An...A2A1An * ... * A2 * A1 合成得到变换 MM,之后便可对每个坐标应用变换 MM,这个性质在进行3D渲染时十分有用。

在图11的过程中,我们应用到了变换的分解,将一个复杂的变换分解成简单的变换。

主动变换和被动变换

主动变换

Active or ablibi trnasformations。坐标系基底不变,物体进行缩放、旋转和平移等操作,矩阵左乘。

被动变换

Passive or alias trnasformations。物体不动,坐标系发生缩放、旋转平移等操作,矩阵右乘。

Your Image
图12 主动变换和被动变换

在主动变换(上图左)中,点P通过绕固定坐标系原点顺时针旋转角度θ变换为点P ‘ 。在被动变换(上图右)中,点P保持固定,而坐标系绕其原点逆时针旋转角度θ。主动变换后P ‘相对于原始坐标系的坐标与P相对于旋转坐标系的坐标相同。

主动变换和被动变换互为逆过程。

二、3D 变换矩阵

上面我们详细的讲解了2维的变换,对于3维变换可以类比来进行推导。

齐次坐标

  • 3D 点变为 [xyz1]T\begin{bmatrix} x & y & z & 1 \end{bmatrix} ^\mathsf{T}

  • 3D 向量变为 [xyz0]T\begin{bmatrix} x & y & z & 0 \end{bmatrix} ^\mathsf{T}

三维的变换矩阵为以下的形式:

[xyz1]=[abctxdeftyghitz0001][xyz1]\begin{bmatrix} x^\mathsf{'} \\ y^\mathsf{'} \\ z^\mathsf{'} \\ 1 \end{bmatrix} = \begin{bmatrix} a & b & c & t_x \\ d & e & f & t_y \\ g & h & i & t_z \\ 0 & 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} x \\ y \\ z \\ 1 \\ \end{bmatrix}

缩放矩阵

S(sx,sy,sz)=[sx0000sy0000sz00011]S(s_x, s_y, s_z) = \begin{bmatrix} s_x & 0 & 0 & 0 \\ 0 & s_y & 0 & 0 \\ 0 & 0 & s_z & 0 \\ 0 & 0 & 1 & 1 \end{bmatrix}

旋转矩阵

分别绕z、y、z轴的旋转矩阵如下:

Rx(α)=[10000cos(α)sin(α)00sin(α)cos(α)00001]R_x(α) = \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & cos(α) & -sin(α) & 0 \\ 0 & sin(α) & cos(α) & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}



Ry(β)=[cos(β)0sin(β)00100sin(β)0cos(β)00001]R_y(β) = \begin{bmatrix} cos(β) & 0 & sin(β) & 0 \\ 0 & 1 & 0 & 0 \\ -sin(β) & 0 & cos(β) & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}



Rz(γ)=[cos(γ)sin(γ)00sin(γ)cos(γ)0000100001]R_z(γ) = \begin{bmatrix} cos(γ) & -sin(γ)& 0 & 0 \\ sin(γ) & cos(γ) & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}

将其进行组合后的旋转矩阵为(绕自身轴转动的主动旋转,使用右乘表达):

R(α,β,γ)=Rx(α)Ry(β)Rz(γ)R(α, β, γ) = R_x(α) * R_y(β) * R_z(γ)

注意针对欧拉角的不同约定会有不同的描述形式,上述的描述xyz顺规的泰特-布莱恩角形式。其中绕 x 轴转动称为 roll,绕 y 轴转动称为 pitch,绕 z 轴转动称为 yaw。

Your Image
图13 xyz顺归的泰特-布莱恩角

旋转方向

左手坐标系采用左手螺旋定则来确定正方向,右手坐标系采用右手螺旋定则来确定正方向。

平移矩阵

T(tx,ty,tz)=[100tx010ty001tz0001]T(t_x, t_y, t_z) = \begin{bmatrix} 1 & 0 & 0 & t_x \\ 0 & 1 & 0 & t_y \\ 0 & 0 & 1 & t_z \\ 0 & 0 & 0 & 1 \\ \end{bmatrix}

变换矩阵

M=T(tx,ty,tz)R(α,β,γ)S(sx,sy,sz)M = T(t_x, t_y, t_z) * R(α, β, γ) *S(s_x, s_y, s_z)

代表先进行缩放变换,再进行旋转变换,最后进行平移变换。

三、坐标系变换

接下来分别在 2D 空间和 3D 空间演示下如何求解变换矩阵。

2D 坐标系变换

Your Image
图14 2D坐标系转换示例

如图14所示,原有坐标系 AxoyA_{xoy}以及坐标系内的一点 P(2,3)P(2,3),现需要求出P(2,3)P(2,3)BxoyB_{x'o'y'}坐标系中的坐标P(x,y)P^{'}(x^{'},y^{'}),计算公式如下:

P=MA>BPP^{'} = M_{A->B} * P

求解变换矩阵MA>BM_{A->B} 的过程,其实是描述如何由 BxoyB_{x'o'y'}坐标系变换到 AxoyA_{xoy}坐标系的过程(这里描述的是主动变换的过程,而 AxoyA_{xoy} 坐标系变换到BxoyB_{x'o'y'} 坐标系是被动变换,两者之间互为逆过程)。

  1. 坐标系 BxoyB_{x'o'y'} 进行平移变换 T(6,3)T(-6,-3) 得到 BxoyB^{'}_{x'oy'}

  2. 坐标系BxoyB^{'}_{x'oy'} 旋转 -90° 得到 AxoyA_{xoy}

P=R(90)T(6,3)PP^{'} = R(-90) * T(-6,-3) * P

得到

MA>B=[010100001][106013001]=[013106001]M_{A->B} = \begin{bmatrix} 0 & 1 & 0 \\ -1 & 0 & 0 \\ 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} 1 & 0 & -6 \\ 0 & 1 & -3 \\ 0 & 0 & 1 \end{bmatrix} = \begin{bmatrix} 0 & 1 & -3 \\ -1 & 0 & 6 \\ 0 & 0 & 1 \end{bmatrix}

带入P=MA>BPP^{'} = M_{A->B} * P可得

P=[013106001][231]=[041]P^{'} = \begin{bmatrix} 0 & 1 & -3 \\ -1 & 0 & 6 \\ 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} 2 \\ 3 \\ 1 \end{bmatrix} = \begin{bmatrix} 0 \\ 4 \\ 1 \end{bmatrix}

由原图观察可得 P(x,y)P^{'}(x^{'},y^{'}) 坐标确实为[04]\begin{bmatrix} 0 \\ 4 \end{bmatrix}

PS: P=R(90)T(6,3)PP^{'} = R(-90) * T(-6,-3) * P 为主动变换的描述,采用被动变换的描述可以等价为 P=(T(6,3)R(90))1P=R(90)1T(6,3)1P=R(90)T(6,3)PP^{'} = (T(6,3) * R(90))^{-1} * P \\ = R(90)^{-1} * T(6,3)^{-1} * P \\ = R(-90) * T(-6,-3) * P

3D 坐标系变换

3D坐标系转换示例

图15 3D坐标系转换示例

如图15所示,原有坐标系 AxyzA_{xyz}以及坐标系内的一点 P(2,3,0)P(2,3,0),现需要求出P(2,3,0)P(2,3,0)CxyzC_{xyz}坐标系中的坐标P(x,y,z)P^{'}(x^{'},y^{'},z^{'}),计算公式如下:

P=MA>CPP^{'} = M_{A->C} * P

求解变换矩阵MA>CM_{A->C} 的过程,其实是描述如何由 CxyzC_{xyz}坐标系变换到 AxyzA_{xyz}坐标系的过程主动变换描述)。
观察坐标系的变化,发现只有旋转变换,所以计算公式变为:

P=RC>AT(0,0,0)P=RC>APP^{'} = R_{C->A} * T(0,0,0) * P = R_{C->A} * P

接下来看如何计算旋转矩阵。
直接找到坐标系CxyzC_{xyz} 到坐标系AxyzA_{xyz}的旋转变化有点困难,我们可以加一个中间坐标系BxyzB_{xyz}
计算旋转矩阵按旋转参考系的不同可以分为内旋(绕自身轴)和外旋(绕固定轴),分别进行计算如下:

绕自身轴

由观察可知:

  1. 坐标系CxyzC_{xyz}绕自身 x 轴旋转 180°得到坐标系BxyzB_{xyz}

  2. 坐标系BxyzB_{xyz}绕自身 y 轴转动 90° 得到坐标系 CxyzC_{xyz}

  3. 两次旋转右乘得到旋转矩阵

RC>A=Rx(180)Ry(90)R_{C->A} = R_x(180) * R_y(90) \\
=[10000cos(α)sin(α)00sin(α)cos(α)00001][cos(β)0sin(β)00100sin(β)0cos(β)00001]= \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & cos(α) & -sin(α) & 0 \\ 0 & sin(α) & cos(α) & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} cos(β) & 0 & sin(β) & 0 \\ 0 & 1 & 0 & 0 \\ -sin(β) & 0 & cos(β) & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \\
=[0010010010000001]= \begin{bmatrix} 0 & 0 & 1 & 0 \\ 0 & -1 & 0 & 0 \\ 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}

绕固定轴:

由观察可知:

  1. 坐标系CxyzC_{xyz}绕固定轴 x 旋转 180° 得到坐标系BxyzB_{xyz}

  2. 坐标系BxyzB_{xyz}绕固定轴 y 转动 -90° 得到坐标系 AxyzA_{xyz}

  3. 两次旋转左乘得到旋转矩阵

RC>A=Ry(90)Rx(180)R_{C->A} = R_y(-90) * R_x(180) \\
=[cos(β)0sin(β)00100sin(β)0cos(β)00001][10000cos(α)sin(α)00sin(α)cos(α)00001]= \begin{bmatrix} cos(β) & 0 & sin(β) & 0 \\ 0 & 1 & 0 & 0 \\ -sin(β) & 0 & cos(β) & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} * \begin{bmatrix} 1 & 0 & 0 & 0 \\ 0 & cos(α) & -sin(α) & 0 \\ 0 & sin(α) & cos(α) & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix} \\
=[0010010010000001]= \begin{bmatrix} 0 & 0 & 1 & 0 \\ 0 & -1 & 0 & 0 \\ 1 & 0 & 0 & 0 \\ 0 & 0 & 0 & 1 \end{bmatrix}

可以看到两种计算方式得到的旋转矩阵是相同的。带入到公式 P=RA>CPP^{'} = R_{A->C} * P 中,得到 PP^{'}坐标为[032]\begin{bmatrix} 0 \\ -3 \\ 2 \end{bmatrix}
